Котел Е-5,0-1,4Р (ДКВр 5,0-14ТЛП) – двухбарабанный, вертикально-водотрубный котел, реконструированный, производительностью 5,0 тонн пара в час. Котел предназначен для выработки насыщенного пара посредством сжигания каменного и бурого углей для технологических нужд промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения.

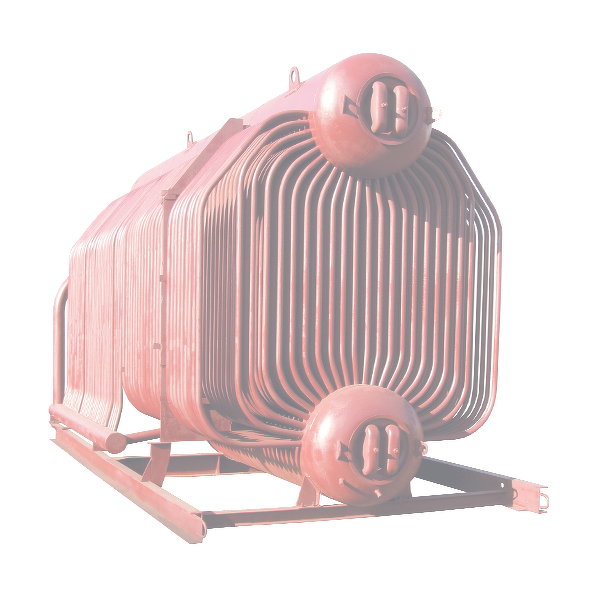

Котел Е-5,0-1,4Р (ДКВр 5,0-14ТЛП) имеет два барабана: верхний и нижний, а также экранированную топочную камеру и конвективный пучок. Продольно расположенные барабаны соединены развальцованными в них гнутыми конвективными трубами, образующими развитый конвективный пучок. Топочная камера котла делится шамотной перегородкой на топку котла и камеру догорания, что позволяет повысить КПД котла за счет снижения химического недожога.
Внутри котельного пучка имеется чугунная перегородка, которая разделяет его на первый и второй газоходы и обеспечивает горизонтальный разворот газов в пучках при поперечном омывании труб. Вход газов из топки в камеру догорания и выход газов из котла – ассиметричные. В нижней части газохода с левой стороны котла размещены лазы для периодического удаления золы, осмотра пучка и эжекторов возврата уноса.
Для доступа в топочную камеру котла установлен лаз. Для шуровки топлива вблизи боковых стен установлены шуровочные лючки. Два таких лючка установлены на боковых стенах камеры догорания в ее нижней части. На боковых стенах котла Е-5,0-1,4Р (ДКВр 5,0-14ТЛП)
в области конвективного пучка установлены лючки для очистки конвективных труб переносным обдувочным аппаратом. С целью проверки состояния изоляции нижней части верхнего барабана в топочной камере установлен лючок в месте разрежения труб бокового экрана.
Е-5,0-1,4Р (ДКВр 5,0-14ТЛП) снабжен пружинными предохранительными клапанами, один из которых является контрольным. На верхнем барабане котла устанавливаются манометр, указатели уровня, главная паровая задвижка, клапаны для отбора проб пара, а также пара на собственные нужды.
У котла Е-5,0-1,4Р (ДКВр 5,0-14ТЛП) опорная рама и обвязочный каркас сварной конструкции. Тяжелая обмуровка производится на монтаже. Котел для удобства обслуживания оснащен лестницами и площадками.

Принцип работы парового котла Е-5,0-1,4Р (ДКВр 5,0-14ТЛП)

Циркуляция в котле Е-5,0-1,4Р (ДКВр 5,0-14ТЛП) происходит следующим образом: питательная вода поступает в верхний барабан по питательной линии, откуда по трубам конвективного пучка поступает в нижний барабан. Питание экранов производится необогреваемыми трубами из верхнего и нижнего барабанов. Пароводяная смесь из экранов и подъемных труб пучка поступает в верхний барабан. Котел снабжен внутрибарабанным паросепарационным устройством для получения пара.
Возможен перевод парового котла Е-5,0-1,4Р (ДКВр 5,0-14ТЛП) в водогрейный режим, что позволяет, кроме повышения производительности котельных установок, уменьшить затраты на собственные нужды, связанные с эксплуатацией питательных насосов, теплообменников сетевой воды и оборудования непрерывной продувки, а также сократить расходы на подготовку воды, существенно снизить расход топлива. Среднеэксплуатационный КПД котла Е-5,0-1,4Р (ДКВр 5,0-14ТЛП), используемого в качестве водогрейного, повышается на 2,0-2,5%.

Преимущества парового котла Е-5,0-1,4Р (ДКВр 5,0-14ТЛП)

• Котел изготовлен в заводских условиях
• Простота и надежность в эксплуатации
