Описание

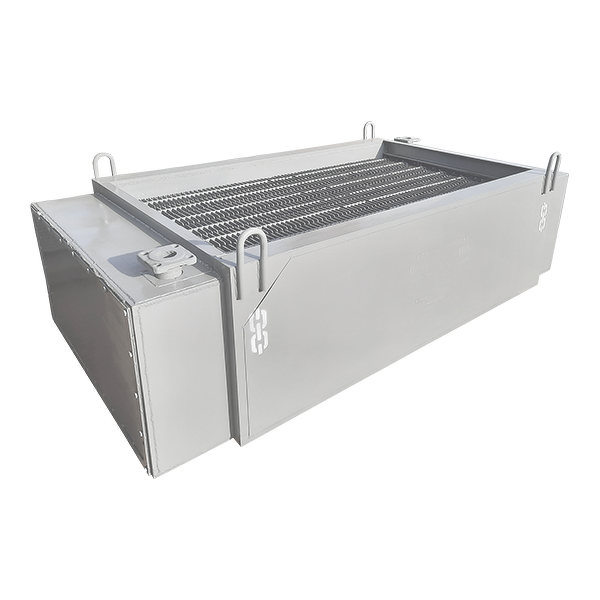

Экономайзер блочный теплофикационный ЭБТ1-808 применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов типов ДЕ, КЕ и ДКВр и предназначен для нагрева сетевой воды теплом уходящих дымовых газов. Экономайзер состоит из пакетов труб с оребрением, соединенных между собой и заключенных в каркас с теплоизоляционной обшивкой. Экономайзер комплектуется (по просьбе заказчика) коробом для подвода газов. По согласованию с заказчиком экономайзер может комплектоваться устройством очистки поверхностей нагрева ГУВ (генератором ударных волн).

В обязательную комплектацию экономайзера входит блок экономайзера в сборе, либо россыпью (щиты, балки, рама в сборе, колена, комплект труб ребристых и др.), ящик с монтажными деталями экономайзера, ящик с комплектующими изделиями (арматура, приборы КИП).

Экономайзер ЭБТ1-808 состоит из чугунных ребристых труб с фланцами, которые соединяют между собой с помощью чугунных калачей (дуг).

Вода движется последовательно по всем трубам снизу вверх, а продукты сгорания проходят через зазоры между ребрами труб сверху вниз. При такой схеме движения воды (подъёмном), обеспечивается лучшее удаление воздушных пузырьков.

Для обеспечения надежной эксплуатации на входе и выходе устанавливают необходимую арматуру — предохранительные клапаны и запорные вентили, термометры, манометр, дренажный клапан (вентиль), обратный клапан, а в верхней точке экономайзера — клапана (вентиля) для удаления воздуха.

Экономайзер ЭБТ1-808 поставляется или россыпью в виде отдельных деталей со сборкой на месте монтажа, или в виде трех транспортабельных блоков в облегченной обмуровке с металлической обшивкой.

Преимущества экономайзера ЭБТ1-808

• Экономайзер изготовлен в заводских условиях.
• Применение чугуна в поверхностях нагрева и соединительных деталях значительно увеличивает срок службы из-за устойчивости его против коррозии, как по внутренней, так и по внешней поверхности.
• Высокая ремонтопригодность.
• Простота и надежность в эксплуатации.
